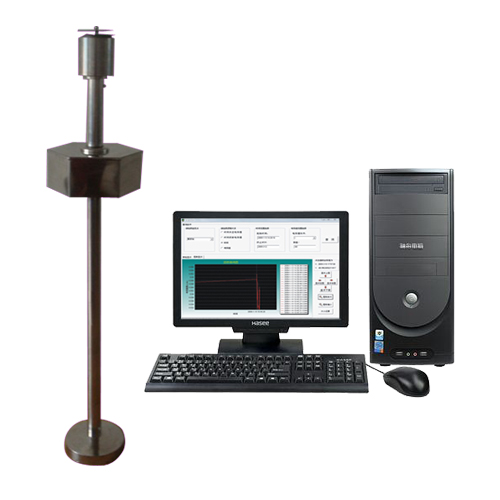

EL-EFM1.0型大气电场仪 EL-EFM1.0
大气电场仪是直接安装在地面上对雷云电荷量（或称大气静电场场强）进行监测，在晴好天气下大气静电场场强为± 500V/m，但当暴风雨来临时，大气静电场场强会激增至±15kV以上。大气电场仪就是通过对电场极性变化的探测和分析，以及对一场雷暴过程的不同阶段所发生的电场变化设以门限数值，包括两个特殊门限：在平原或低海拔地区为6 kV/m ± 1 kV/m；在中海拔的山区（海拔1,000～2,000 m）为10 kV/m ± 2 kV/m，就能够实现对暴风雨来临和雷击可能性的预警，具有相当高的安全性和准确性。
【应用范围】
大气电场仪可用于常规气象业务预报、森林雷击火灾预警、机场及航空航天保障、电力系统安全、油田油库石油钻井平台、高尔夫球场、大型游乐场、海滨浴场、野外采矿区、等重要场所的短时雷暴监测和预警。得到预警信息以后，现场操作人员可根据大气电场仪显示的预警等级，来决定采取事先做好的何种应急预案，来降低雷暴天气对人员、建筑物、用电设备等造成的影响和损害。
【大气电场仪优势】
1、探头采用了差模测量技术，相对于采用共模测量技术，避免了许多不需要的干扰信号，使得测试结果更加精确；
2、探头的外形设计独特，能够有效避免积水、昆虫等对测试电场产生的影响，采用独特设计能有效消减强风地区对探头的伤害，延长探头使用寿命；
3、主板上可以记录电场数据、电源电压、温度等信息，即使电场仪PC机出现问题，无法接受数据或数据出错，主板上依然有数据存储并能连续记录一个月以上的数据，使测试数据具备连续性；
4、能够组网，一套上位机软件可以配合多套探头使用，对多个探测点返回的信号进行统一的数据记录和分析，从而扩大预警的范围及预警精度；
5、上位机软件功能强大，能提供事后数据的查询、统计和分析，并配有柱状图；
6、上位机具有声光报警功能，并可以设置3个报警等级；
7、能适应各种恶劣的天气，可以外接太阳能供电，能保证市电中断后，继续工作3天；
8、通过了浙江省电子信息产品检验所的软件评测，通过了江苏省电子信息产品质量监督检验研究院的环境测试，通过了中国气象局组织的大气电场仪气象行业入围的考核；
9、强大的研发团队，不断的提升产品的性能和满足客户使用中提出的需求，并保证及时的
【大气电场仪结构】
大气电场仪作为探测大气中电场强度的主要仪器，室外探头部分包括外场传感器、信号处理箱两部分组成，外场传感器负责对地表附件的大气静电场场强进行测量，在完成一次数据采集。信息处理箱主要完成传感器所采集数据的分析、处理和存储，并将转换结果打上时标发送出去，同时还对外场传感器进行供电和箱体内温度的电路板的温湿度进行实时监控，电源电压，经纬度等数据进行识别和监控。此外，电源端口和信号端口都做了防雷电波感应和入侵的防护，用来抵抗因雷击或电网中大功率设备通断产生的电涌侵袭，保护设备不受损坏。
室内设备主要是上位机软件，负责将信息处理箱发来的探测数据通过上位机软件解析，并显示在PC机上，并在上位机上进行实时监控和雷暴预警。整个系统可由1组室外探头和上位机软件组成也可由多组室外探头和上位机软件组成。
【大气电场仪的技术参数】
1、性能参数
探测半径 15公里
电场范围 -50kV/m～+50kV/m
模拟输出 -10V～+10V
电场分辨率 <5V/m
灵敏度 <50V/m
响应时间 1秒
输出波特率 可调，初始9600波特率
通信方式 有线RS485、无线GPRS
信号接口 DB9芯232、485接口
工作环境 温度:-20℃～70℃ 湿度：0%～100%
2、电气参数：
电机转速 600rpm
电源提供 ±12V
电力消耗 <4W
1、终端数据存储
大气电场仪具有数据存储功能，存储的数据内容包括数据文件和状态文件，存储的数据量不少于31天，数据存储器具备掉电保存功能。
2、读取数据采集器的基本信息
可显示读取内容包括外场传感器的运行状态、数据采集的日期、时间、GPS授时是否正常、通讯端口的通讯参数、信号处理箱温度、电源电压、供电类型、电场仪安装经纬度、各分采集器挂接状态，各传感器开启或关闭状态。
【大气电场仪上位机软件功能说明】

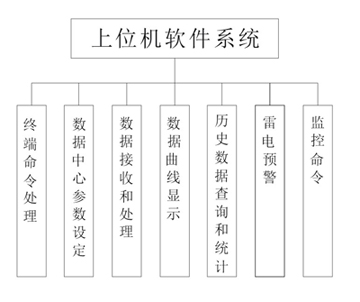

大气电场仪上位机软件主要用来接收下位机采集的电场数据，并进行处理、显示。其主要功能模块有数据库配置模块；数据实时处理模块包括数据实时接收、处理、曲线显示、预警等；数据非实时处理模块包括数据查询、备份、统计；监控模块包括实时查询时间、下位机状态等信息。应用软件结构如下图所示：
