EPE系列提前放电避雷针

【基本原理】

　　EPE系列提前放电避雷针（以下简称EPE避雷针）采用法国技术,符合法国NFC17-102标准。它由三种系统（大气电力电容器、高压脉冲发送系统、电流泄放系统）组成，具有双重瞬间放电装置，被多层的具有隔绝恶劣环境及水密性的材料所保护；无老化危险，免维护。在相同的安装高度下，比普通瞬间避雷针的保护半径大数倍，抢先放电时间为30μs~60μs，即优先引雷入地。
　　EPE避雷针具有很好的性价比。例如，EPE-6000型提前放电避雷针按照法国NFC17-102标准测试，其提前放电时间为△T=76μs，远大于法国NFC17-102标准所规定的60μs，具有很好的性价比。 　

【产品型号与基本性能】

　　

型号	提前放电时间△T	材料
EPE-3000	30μs	不锈钢
EPE-4500	45μs
EPE-6000	60μs

【产品型号与保护半径对照表】

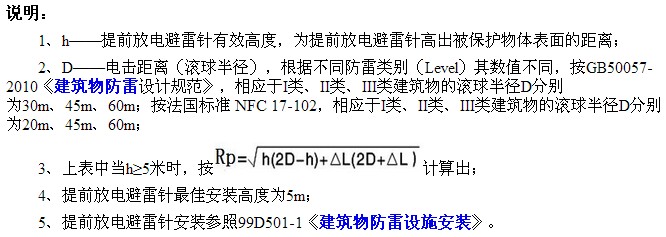

保护半径Rp
型号	H=避雷针有效高度（m）
	2	3	4	5	7
第一类防雷建筑物
EPE-3000	19	28	37	47	47
EPE-4500	25	38	51	63	64
EPE-6000	31	47	63	79	79
第二类防雷建筑物
EPE-3000	24	36	49	62	63
EPE-4500	32	48	64	81	82
EPE-6000	39	58	78	97	98
第三类防雷建筑物
EPE-3000	27	41	55	69	70
EPE-4500	36	54	72	89	91
EPE-6000	43	64	85	107	108

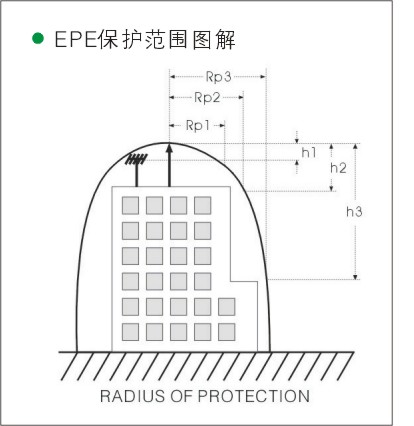

【保护半径示意图】

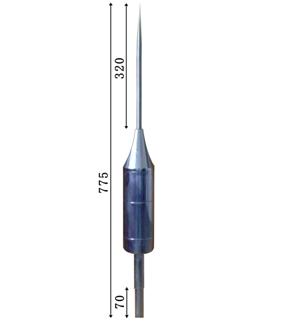

【外观尺寸(单位：mm)】

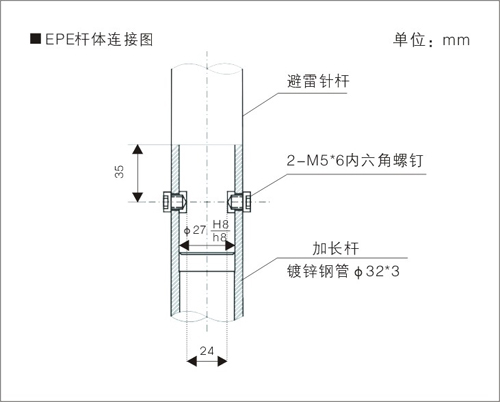

【安装示意图】
